| 常用的设计图表 |
| 在工程的计算和电加热器的选型中，经常要涉及到一些常用数据，如介质表面的热损失、介质在不同工况下的温度变化等。为了防止在电加热器工作的同时，对介质的性能和加热元件产生不必要的损伤，下面列出了部分图表，供选型参考。 |

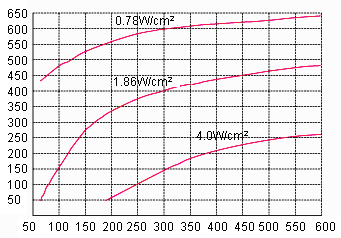

| 1. 强迫对流下加热器功率密度的选择（空气，环境温度20℃） 出口温度℃ |
 |
|
出口流速m/min |

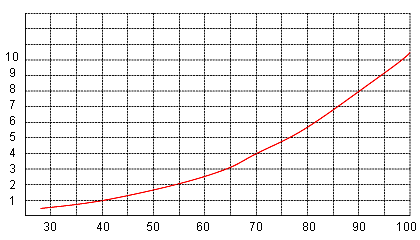

| 2. 水表面的热损失（环境温度20℃） 热损失kW/m2 |
 |
|
表面温度℃ |

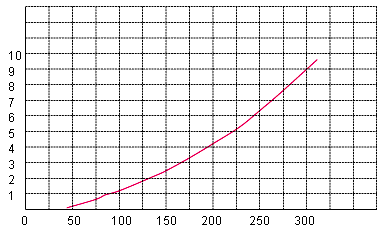

| 3. 油或蜡表面的热损失（环境温度20℃） 热损失kW/m2 |
 |
|
表面温度℃ |

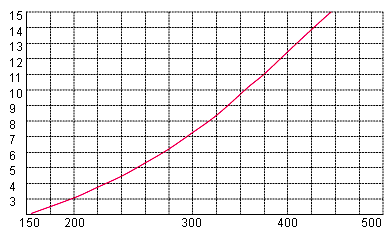

| 4. 溶融金属表面的热损失（铝、巴氏合金、锡，环境温度20℃） 热损失kW/m2 |
 |
|
表面温度℃ |

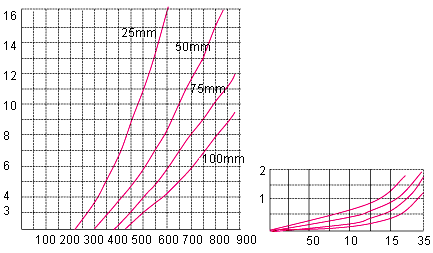

| 5. 陶瓷纤维绝热层表面的热损失（64kg/m3,环境温度20℃） 热损失kW/m2 |
 |
|
表面温度℃ |

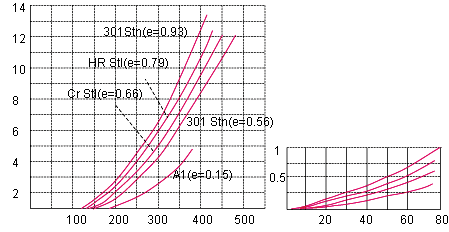

| 6. 未保温的钢表面的热损失（环境温度20℃） 热损失kW/m2 |
 |
|
表面温度℃ |

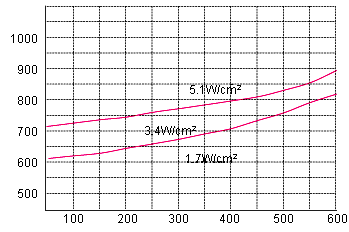

| 7. 自然对流下环境温度和管表面温度的变化曲线（￠12管径） 管表面温度℃ |
 |
|
出口流速m/min |
